Описание и обзор:: ZP-XP коробка соединительная Terminator

ZP-XP Terminator соединительная коробка обеспечивает подключение к питанию, линейное сращивание или Т-образное разветвление и концевую заделку.
Комплект Terminator ZP-XP может использоваться во взрывоопасных зонах (в соответствии с требованиями Ex e T6/T4) и в промышленной среде с неблагоприятными условиями окружающей среды. Устройство имеет класс защиты от внешних воздействий IP66. Клеммная колодка располагается в передней части системы, что обеспечивает простой доступ к устройству во время монтажа и проведения планового технического обслуживания

Terminator ZP-XP предназначена для подключения питания до 3-х саморегулирующихся греющих кабелей c комплектом для установки на трубопровод (монтажная колонка ХР и монтажный хомут B-10).  Применима со всеми нагревательными кабелями параллельного сопротивления (резистивными кабелями), а также с кабелями HPT и FP.Terminator ZP-L-XP - исключена из линейки продукции компании (ранее использовалась с греющими кабелями RSX, VSX).Terminator ZP-S-XP - исключена из линейки продукции компании (ранее использовалась с греющими кабелями BSX, HTSX, KSX, FP, HPT).

ZP-XP применяется с греющими кабелями: RSX, VSX, BSX, HTSX, KSX, FP, HPT.

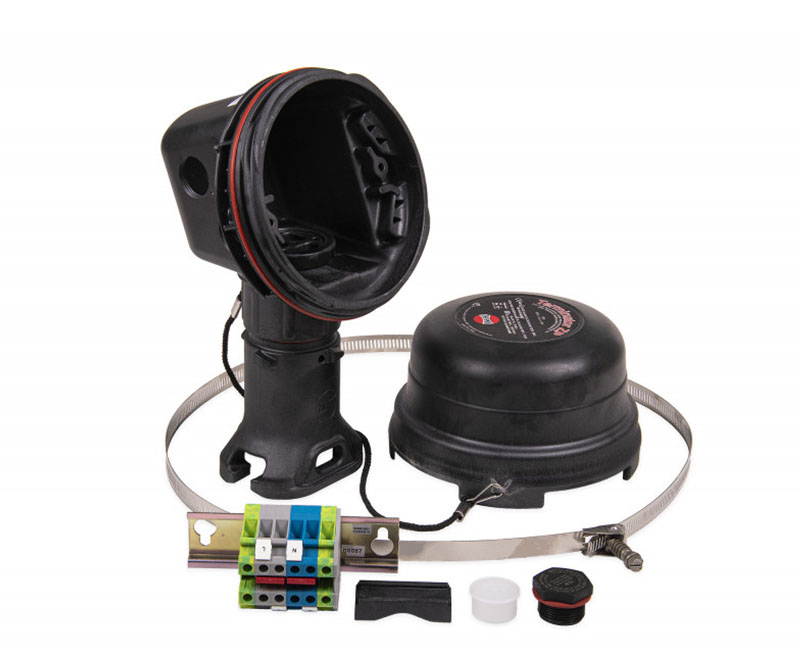

Комплект Terminator ZP включает в себя следующие компоненты:

Изделие	Количество	Описание
1	1	Сборка Expediter Опорная крышка с уплотнительным кольцом Уплотнитель втулки с резьбой Втулка Установочное основание с уплотнительным кольцом
2	1	Крышка соединительной коробки
3	1	Основание соединительной коробки с уплотнительным кольцом и пылезащитным колпачком M25
4	1	Гайка
5	1	Бандаж
6	1	Направляющая для бандажа
7	1	Клеммные коробки с рельсом стандарта DIN
8	1	Шнур соединительной коробки
9	1	Заглушка

Номинальная сила тока клемм составляет 22 А (температурный класс T6, 85 °C) или 46 А (температурный класс T4, 135 °C).
Максимально допустимое напряжение составляет 750 В перем. тока. Данный комплект также поставляется в варианте, предусматривающем монтаж на стене.

Размеры соединительной коробки ZP-XP:

Высота 260 мм.
Ширина 155 мм.
Толщина 190 мм.
Высота ножки 100 мм.



Видео монтажа соединительной коробки ZP-XP:
